DinoCapture2.0EDR功能使用說明

EDR（擴展動態范圍）是Dino擴展延伸AM4815系列產品基于Dino軟件2.0版本1.4.6或者更高版本之上的一種所特有的圖像捕捉模式。因?yàn)橛袝r(shí)物體的表面很大范圍內亮度很高，EDR捕捉工具可以抓拍一個更為中性更為客觀的產品表面圖像。

使用EDR捕捉工具，只需要鼠標單擊位于相機預覽窗口左側的EDR圖標即可，DINO2.0系統中可以連續捕捉三張不同曝光條件的照片，并且同時存儲在一個圖片格式下，建議在捕捉的嘶吼不要移動Dino顯微鏡和觀測目標，當進程完成之后，可以在圖像表中找到拍好的圖片。

圖像比較

接下來的圖片是用AM4815T使用EDR和不使用EDR，此外還有AM4115ZT使用偏光功能進行拍攝的一組照片，我們來做一下比較，觀察對象是芯片

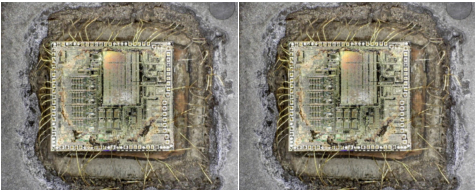

使用EDR拍攝的圖片

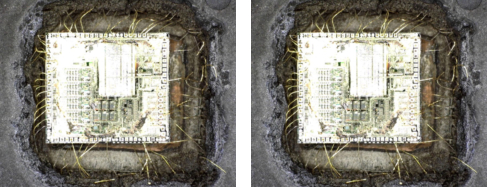

未使用EDR拍攝的圖片

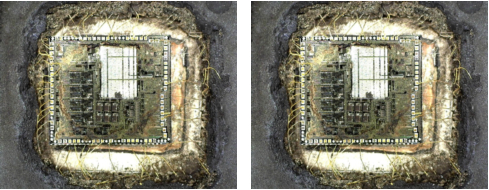

偏光下拍攝的圖片(AM4115ZT)

偏光鏡幫助過濾了一部分來自表面的反射，但是表面的高對比度產生的飽和像素仍然占據了很大一部分。
